Biblioteca – Soluciones de Modelos

La biblioteca también contendrá soluciones para Visual Nand Reconstructor y PC3000 Flash. A veces, para resolver un caso es necesario utilizar las tres herramientas juntas.

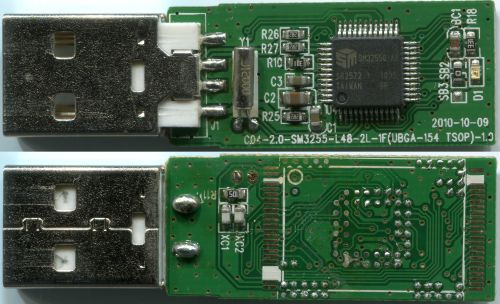

/biblioteca/SM/SM3255/SM3255Q-AB  45 4a 96 32  1x1
Layout
  SM3254 1066 v3 Xor 0006 64
Mix
  Input
    Order  0
  Block Pair
    Block  0x100000
    Page   0x2000
Assembler
  Block Number
    Block Size      0x200000
    Banks           00 / 0x000 / 0x0ff
                    01 / 0x000 / 0x0ff
                    02 / 0x000 / 0x0ff
                    03 / 0x000 / 0x0ff
                    04 / 0x000 / 0x0ff
                    05 / 0x000 / 0x0ff
                    06 / 0x000 / 0x0ff
                    07 / 0x000 / 0x0ff
                    08 / 0x000 / 0x0ff
                    09 / 0x000 / 0x0ff
                    10 / 0x000 / 0x0ff
                    11 / 0x000 / 0x0ff
                    12 / 0x000 / 0x0ff
                    13 / 0x000 / 0x0ff
                    14 / 0x000 / 0x0ff
                    15 / 0x000 / 0x0ff
                    16 / 0x000 / 0x0ff
                    17 / 0x000 / 0x0ff
                    18 / 0x000 / 0x0ff
                    19 / 0x000 / 0x0ff
                    20 / 0x000 / 0x0ff
                    21 / 0x000 / 0x0ff
                    22 / 0x000 / 0x0ff
                    23 / 0x000 / 0x0ff
                    24 / 0x000 / 0x0ff
                    25 / 0x000 / 0x0ff
                    26 / 0x000 / 0x0ff
                    27 / 0x000 / 0x0ff
                    28 / 0x000 / 0x0ff
                    29 / 0x000 / 0x0ff
                    30 / 0x000 / 0x0ff
                    31 / 0x000 / 0x0ff
  Actions
    Scan
Comments
  By Arvika
  This case has BGA154 NAND. Read it with 8bit bus
  Run Auto conflicts. Good recovery (95% working file)
