Biblioteca Modelos

Biblioteca – Soluciones de Modelos

La biblioteca también contendrá soluciones para Visual Nand Reconstructor y PC3000 Flash. A veces, para resolver un caso es necesario utilizar las tres herramientas juntas.

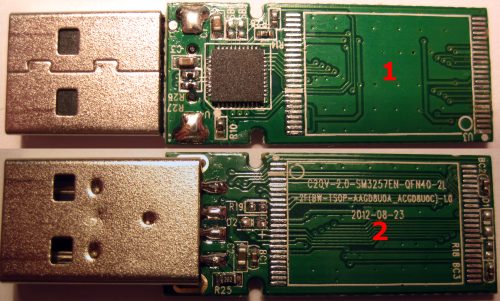

/biblioteca/SM/SM3257/SM3257EN-L-AA  ec de 98 ce  2x1
Layout
  SM3257 1148_27 Xor b36e_256
Mix
  Input
    Order  1/0
  Block Pair
    Block  0x180000
    Page   0x2000
  Join by Page
    Parts  2
    Page   0x4000
Assembler
  Block Number
    Block Size      0x600000
    Image Cut       0x6000
    Banks           00 / 0x000 / 0x0ff
                    01 / 0x000 / 0x0ff
                    02 / 0x000 / 0x0ff
                    03 / 0x000 / 0x0ff
                    04 / 0x000 / 0x0ff
                    05 / 0x000 / 0x0ff
                    06 / 0x000 / 0x0ff
                    07 / 0x000 / 0x0ff
                    08 / 0x000 / 0x0ff
                    09 / 0x000 / 0x0ff
  Actions
    Scan
Comments
    By Arvika
    Flash has totaly different pinout for TSOP48 nand!
    Nands maybe need power mode.
    Check conflicts, good recovery
