Descripción

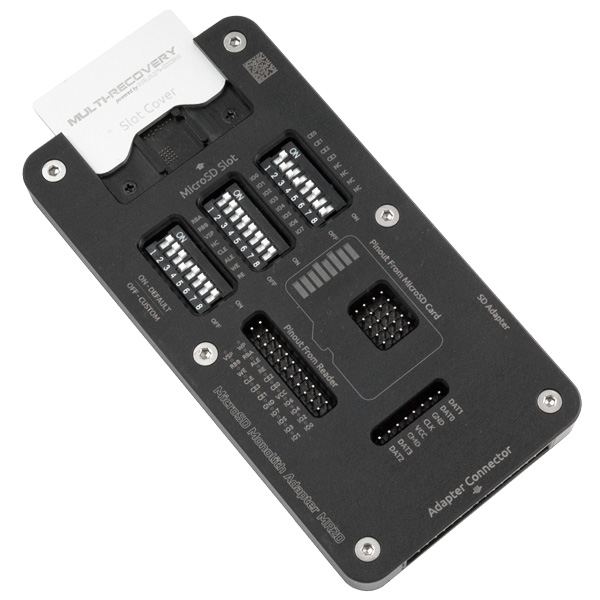

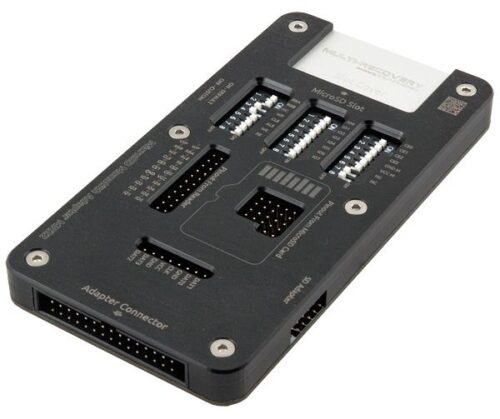

El adaptador microSD NAND MR22 (diagrama 5×5) es un adaptador especial de alta calidad para tarjetas microSD con diagrama 5×5 que utiliza el protocolo NAND sin soldadura. El adaptador MR22 es compatible con dispositivos como Visual NAND Reconstructor VNR (Rusolut), Flash Extractor (Soft Center) y PC3000 Flash (Ace Laboratory). El adaptador reemplaza la necesidad de soldar la tarjeta para la lectura, y gracias a soluciones únicas, también permite la extracción rápida XOR o el análisis y la configuración de pinouts distintos a los proporcionados originalmente con el adaptador mediante un analizador lógico.

El uso del adaptador minimiza el riesgo de daños en la tarjeta por soldadura (es decir, rotura de la almohadilla) y lecturas más rápidas en el modo de tecnología de tarjeta microSD utilizando varios programadores NAND.

Especificación:

– Fabricado con bloque monolítico sólido de TecaFORM-H fabricado en Alemania y aluminio cepillado para mayor durabilidad.
– Circuito impreso fabricado con la máxima precisión de 4mils y pads chapados en oro para minimizar las interferencias
– Tecnología de enrutamiento de pistas de PCB especialmente desarrollada para evitar interferencias durante la lectura NAND
– Pines de contacto especiales de alta calidad que se utilizan para pruebas de laboratorio especializadas
– Listo para trabajar en pinout estándar que coincida con el 90% de las tarjetas con diagrama 5×5 (pinout entregado con adaptador)
– Filtros de ruido adicionales incorporados y pines VSP (cuando estén disponibles) para evitar el “ruido” durante las lecturas NAND
– El adaptador MR se puede conectar al lector de tarjetas SD para un análisis y extracción XOR más rápidos
– Se puede conectar a cualquier LA (analizador lógico) para analizar señales y encontrar pinouts personalizados sin necesidad de soldadura

Compatible con dispositivos líderes mundiales en Recuperación de Datos:

– Reconstructor visual NAND (VNR) – Rusolut
– PC3000 Flash (Laboratorio Ace)
– Flash Extractor (Soft Center)

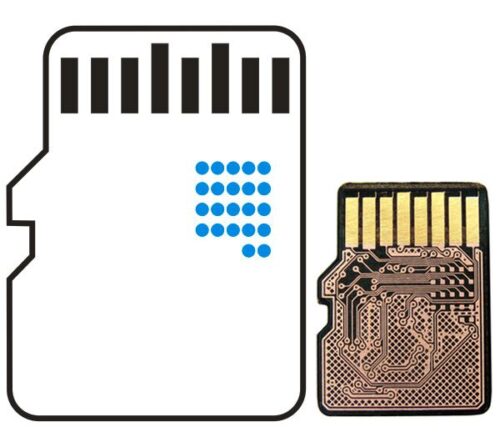

Diagrama 5×5

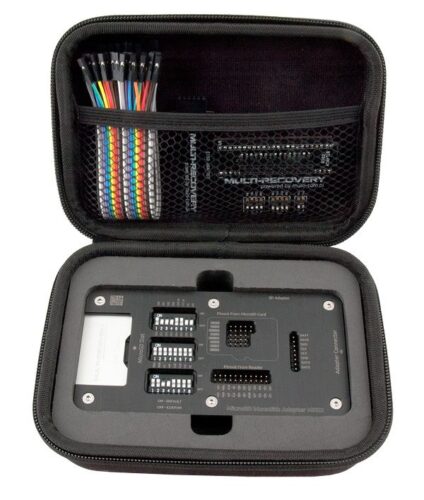

Contenido:

– Adaptador para tarjetas microSD monolíticas – MR22 (diagrama 5×5)
– Adaptador seleccionado para 1 de los dispositivos enumerados, es decir, VNR, PC3000 o FE (se pueden comprar adaptadores adicionales)
– 1 x PCB de conexión para microSD -> SD
– 1 juego de cables de conexión FF para LA / Custom pinout
– Manual de usuario con pinout estándar para el diagrama 5×5
– Tarjeta de garantía

En el adaptador tiene 12 meses de garantía.
