Descripción

El adaptador SD Monolithic MR29 NAND es un adaptador especial de alta calidad para tarjetas SD con 29 pines que utiliza el protocolo NAND sin soldadura. El adaptador MR29 es compatible con dispositivos como Visual NAND Reconstructor VNR (Rusolut), Flash Extractor (Soft Center) y PC3000 Flash (Ace Laboratory). El adaptador sustituye la necesidad de realizar cualquier soldadura a la tarjeta para su lectura y, gracias a soluciones únicas, también permite la extracción rápida de XOR o el análisis y la configuración de otros pinouts que los suministrados originalmente con el adaptador mediante un analizador lógico. El uso del adaptador minimiza el riesgo de daños en la tarjeta por soldadura (es decir, rotura de la almohadilla) y permite lecturas más rápidas en el modo de tecnología de tarjeta microSD utilizando varios programadores NAND.

Compatibilidad con tarjetas SD de 29 pines

Especificación:

– Fabricado con bloque monolítico macizo de TecaFORM-H fabricado en Alemania y aluminio cepillado para mayor durabilidad.
– Circuito impreso fabricado con la máxima precisión de 4mils y almohadillas chapadas en oro para minimizar las interferencias
– Tecnología de enrutamiento de pistas PCB especialmente desarrollada para evitar interferencias durante la lectura de la NAND
– Pines de contacto pogo especiales de alta calidad que se utilizan para pruebas de laboratorio especializadas
– Listo para trabajar en pinout estándar (pinout entregado con adaptador), así como alternativa por tomas especiales
– Soporte de tarjetas de diferentes tamaños mediante interiores especiales
– Filtros de ruido adicionales incorporados y clavijas VSP (si están disponibles) para evitar el “ruido” durante las lecturas NAND
– El adaptador MR puede conectarse al lector de tarjetas SD para un análisis y extracción XOR más rápidos (ver movimiento más abajo)
– El adaptador MR puede conectarse a cualquier LA (Analizador Lógico) para analizar señales y encontrar pinouts personalizados sin necesidad de soldar

Compatible con dispositivos líderes mundiales en Recuperación de Datos:

– Visual NAND Reconstructor (VNR) – Rusolut
– PC3000 Flash (Ace Laboratory)
– Flash Extractor (Soft Center)

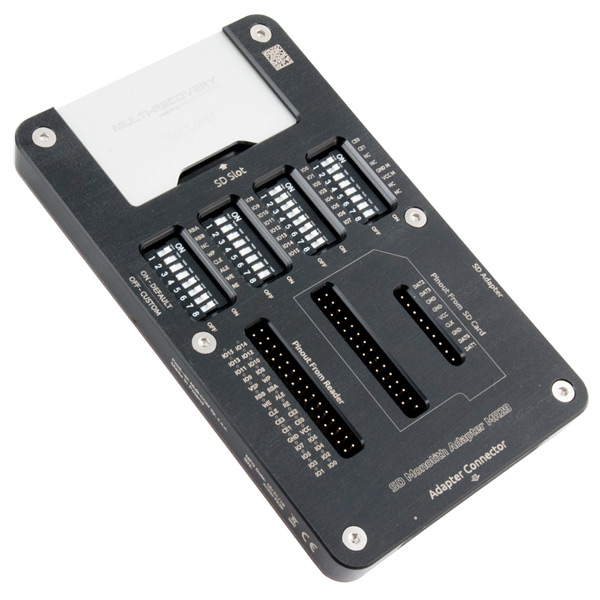

Fotos del adaptador:

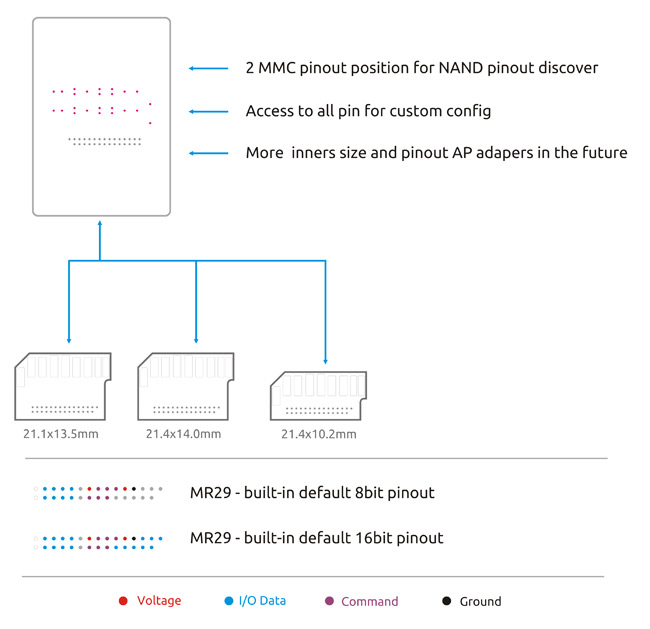

Tamaños de tarjetas admitidos y configuraciones de pines:

Contenido:

– Adaptador SD Monolítico MR29 NAND
– 3 interiores para la instalación de diferentes tamaños de tarjeta en la ranura (Interior MR29-1, MR29-2, MR29-3)
– Adaptador seleccionado para 1 de los dispositivos de la lista, VNR, PC3000 o FE (se pueden adquirir adaptadores adicionales por separado)
– 1 adaptador de conexión SD que ayuda a escribir Patrón y extracción XOR
– 1 juego de cables de conexión FF
– Instrucciones y configuración alternativa de pines
– Tarjeta de garantía

En el adaptador tiene 12 meses de garantía.
