Descripción

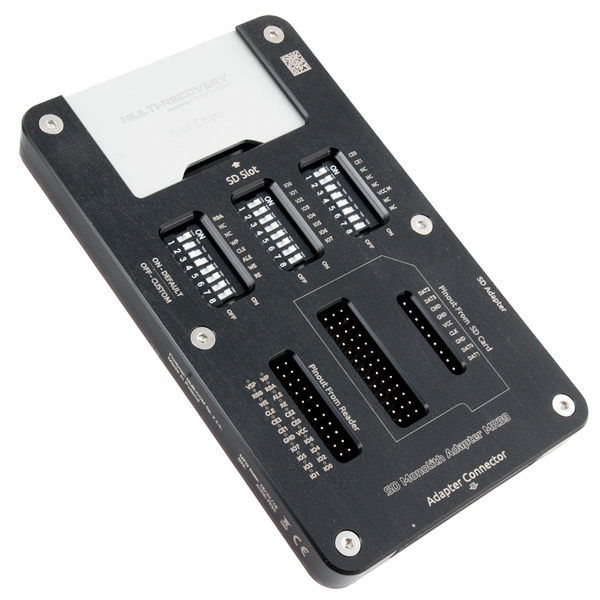

El adaptador SD Monolithic MR39 NAND es un adaptador especial de alta calidad para tarjetas SD con 39 pines que utilizan el protocolo NAND sin soldadura. El adaptador MR39 es compatible con dispositivos como Visual NAND Reconstructor VNR (Rusolut), Flash Extractor (Soft Center) y PC3000 Flash (Ace Laboratory). El adaptador reemplaza la necesidad de soldar la tarjeta para su lectura y, gracias a soluciones únicas, también permite una rápida extracción XOR o análisis y configuración de otros pines que los proporcionados originalmente con el adaptador mediante un analizador lógico. El uso del adaptador minimiza el riesgo de daños a la tarjeta por soldadura (es decir, rotura de la almohadilla) y lecturas más rápidas en el modo de tecnología de tarjeta microSD utilizando varios programadores NAND.

Soporte para tarjetas SD con diseño de 39 pines

Especificación:

– Fabricado a partir de un bloque monolítico sólido de TecaFORM-H fabricado en Alemania y aluminio cepillado para mayor durabilidad.
– Circuito impreso fabricado con la más alta precisión de 4 mils y almohadillas chapadas en oro para minimizar las interferencias
– Tecnología de enrutamiento de pistas de PCB especialmente desarrollada para evitar interferencias durante la lectura NAND
– Se utilizan pines de contacto pogo especiales de alta calidad que se utilizan para pruebas de laboratorio especializadas
– Listo para funcionar con pinout estándar (pinout entregado con adaptador) así como alternativo mediante enchufes especiales
– Soporte de diferentes tamaños de tarjetas mediante interiores especiales
– Filtros de ruido adicionales incorporados y pines VSP (cuando estén disponibles) para evitar el “ruido” durante las lecturas NAND
– El adaptador MR se puede conectar al lector de tarjetas SD para un análisis y extracción XOR más rápido (vea el movimiento a continuación)
– El adaptador MR se puede conectar a cualquier LA (Analizador Lógico) para analizar señales y encontrar pines personalizados sin necesidad de soldar

Compatible con dispositivos líderes mundiales en Recuperación de Datos:

– Reconstructor visual NAND (VNR) – Rusolut
– PC3000 Flash (Ace Laboratoy)
– Flash Extractor (Soft center)

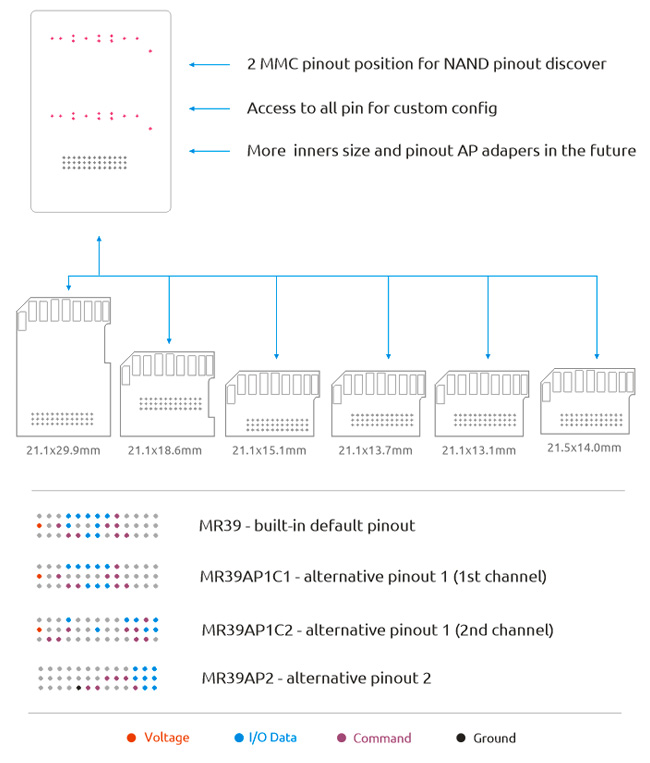

Tamaños de tarjetas admitidos y configuraciones de pines:

Contenido:

– Adaptador SD monolítico MR39 NAND
– 5 internos para instalar tarjetas de diferentes tamaños en la ranura (Interior MR39-1, MR39-2, MR39-3, MR39-4, MR39-5
– 3 conectores con pines alternativos para diferentes pines de 2 x 8 bits (2 canales) (posibilidad de comprar otros conectores para otros pines en el futuro)
– Adaptador seleccionado para 1 de los dispositivos enumerados, VNR, PC3000 o FE (se pueden comprar adaptadores adicionales además)
– 1 adaptador de conexión SD que ayuda a escribir patrones y extracción XOR
– 1 juego de cables de conexión FF
– Instrucción y configuración de pinout alternativa
– Tarjeta de garantía

En el adaptador tiene 12 meses de garantía.
