Descripción

Adaptador MR NAND para memoria eMMC / eMCP – MR TYPE 21 (Samsung BGA186) es un adaptador especial de alta calidad para memoria flash eMMC que utiliza el protocolo NAND sin soldadura. El adaptador MR es compatible con dispositivos como Visual NAND Reconstructor VNR (Rusolut), Flash Extractor (Soft Center) y PC3000 Flash (Ace Laboratory). El adaptador reemplaza la necesidad de soldar la tarjeta para su lectura y, gracias a soluciones únicas, también proporciona un análisis y configuración rápidos de otros pines mediante un analizador lógico. El uso del adaptador minimiza el riesgo de daño del chip flash al soldar (es decir, romper la almohadilla) y leer instantáneamente usando varios programadores NAND.

Chip eMMC compatible:

Especificación:

– Fabricado a partir de un bloque monolítico sólido de TecaFORM-H fabricado en Alemania y aluminio cepillado para mayor durabilidad.
– Circuito impreso fabricado con la más alta precisión de 4 mils y almohadillas chapadas en oro para minimizar las interferencias.
– Tecnología de enrutamiento de pistas de PCB especialmente desarrollada para evitar interferencias durante la lectura NAND.
– Se utilizan pines de contacto pogo especiales de alta calidad que se utilizan para pruebas de laboratorio especializadas.
– Listo para funcionar con muchos pines mediante enchufes especiales.
– Soporte de diferentes tamaños de tarjetas mediante interiores especiales.
– Filtros de ruido adicionales incorporados para evitar el «ruido» durante las lecturas NAND.
– El adaptador MR se puede conectar al lector de tarjetas SD para la memoria de inicialización.
– El adaptador MR se puede conectar a cualquier LA (Analizador Lógico) para analizar señales y encontrar pines personalizados sin necesidad de soldar.

Compatible con dispositivos líderes mundiales en Recuperación de Datos:

– Visual NAND Reconstructor (VNR) – Rusolut
– PC3000 Flash (Ace Laboratory)
– Flash Extractor (Soft Center)

Modelos compatibles:

– KMK3U000VM

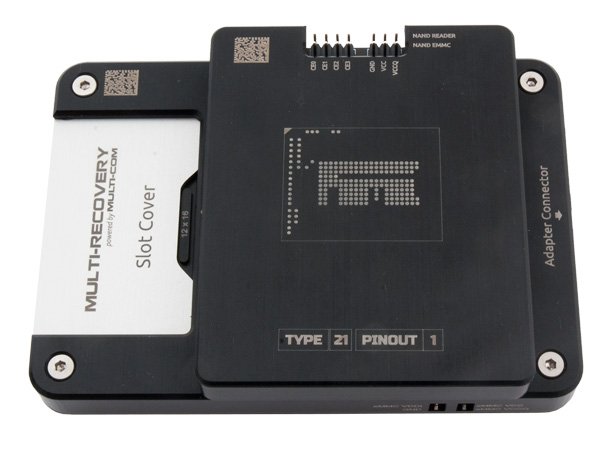

Fotos del adaptador:

Zócalo disponible (pinouts):

Foto del adaptador MR SD montado en Rusolut VNR

Foto del adaptador MR SD montado en PC3000 Flash – Monolith Board v4 y MultiBoard

Foto del adaptador MR SD montado en Flash Extractor

Contenido:

– Adaptador eMMC NAND – MR TIPO 21
– 1 zócalo (pinouts)
– 1 interior para chip de posicionamiento
– Adaptador seleccionado para uno de los dispositivos enumerados, VNR, PC3000 o FE (se pueden comprar adaptadores adicionales además)
– 1 adaptador de tarjeta SD para memoria de inicialización
– 1 juego de cables de conexión FF
– Tarjeta de garantía

Nota:

No se garantiza una comunicación completa a través del protocolo MMC/SPI utilizando el adaptador SD, el conector SD se utiliza para inicializar la memoria para analizar las señales en los pads NAND. La memoria puede o no detectarse correctamente en Windows.

En el adaptador tiene 12 meses de garantía.
