Descripción

El adaptador SD Monolithic MR35 NAND es un adaptador especial de alta calidad para tarjetas SD con 35 pines que utiliza el protocolo NAND sin soldadura. El adaptador MR35 es compatible con dispositivos como Visual NAND Reconstructor VNR (Rusolut), Flash Extractor (Soft Center) y PC3000 Flash (Ace Laboratory). El adaptador sustituye la necesidad de realizar cualquier soldadura a la tarjeta para su lectura y, gracias a soluciones únicas, también permite la extracción rápida de XOR o el análisis y la configuración de otros pinouts que los suministrados originalmente con el adaptador mediante un analizador lógico. El uso del adaptador minimiza el riesgo de daños en la tarjeta por soldadura (es decir, rotura de la almohadilla) y permite lecturas más rápidas en el modo de tecnología de tarjeta microSD utilizando varios programadores NAND.

Compatibilidad con tarjetas SD de 35 pines

Especificación:

– Fabricado a partir de un bloque monolítico sólido de TecaFORM-H fabricado en Alemania y aluminio cepillado para mayor durabilidad.
– Circuito impreso fabricado con la más alta precisión de 4 mils y almohadillas chapadas en oro para minimizar las interferencias
– Tecnología de enrutamiento de pistas de PCB especialmente desarrollada para evitar interferencias durante la lectura NAND
– Se utilizan pines de contacto pogo especiales de alta calidad que se utilizan para pruebas de laboratorio especializadas
– Listo para funcionar con pinout estándar (pinout entregado con adaptador) así como alternativo mediante enchufes especiales
– Soporte de diferentes tamaños de tarjetas mediante interiores especiales
– Filtros de ruido adicionales incorporados y pines VSP (cuando estén disponibles) para evitar el «ruido» durante las lecturas NAND
– El adaptador MR se puede conectar al lector de tarjetas SD para un análisis y extracción XOR más rápido (vea el movimiento a continuación)
– El adaptador MR se puede conectar a cualquier LA (Analizador Lógico) para analizar señales y encontrar pines personalizados sin necesidad de soldar

Compatible con dispositivos líderes mundiales en Recuperación de Datos:

– Reconstructor visual NAND (VNR) – Rusolut
– PC3000 Flash (Ace Laboratory)
– Flash Extractor (Soft center)

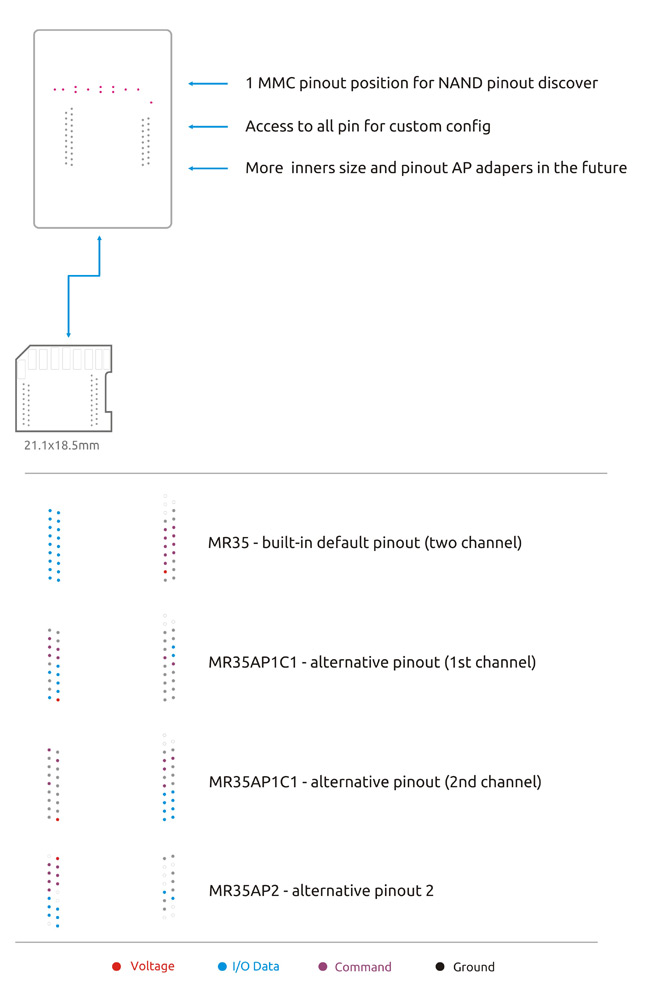

Tamaños de tarjetas admitidos y configuraciones de pines:

Contenido:

– Adaptador SD monolítico MR35 NAND
– 1 interior para tarjeta de instalación en ranura (Inner MR35-1)
– 3 zócalos para cambiar el pinout predeterminado a uno alternativo (comunicación de canal de 2×8 bits)
– Adaptador seleccionado para 1 de los dispositivos enumerados, VNR, PC3000 o FE (se pueden comprar adaptadores adicionales además)
– 1 adaptador de conexión SD que ayuda a escribir patrones y extracción XOR
– 1 juego de cables de conexión FF
– Instrucción y configuración de pinout alternativa
– Tarjeta de garantía

En el adaptador tiene 12 meses de garantía.
